Оборудование, расставленное
по трём типам объектов

Eaton выпускает всё, чем питается здание: от ИБП и щитов до контакторов и аварийных светильников. Показать это списком нельзя — нужно место, где инженер увидит своё здание. Мы собрали три объекта в 3D и отрендерили их в разрезе: ЦОД, гипермаркет и завод. На каждом стоит типовой набор оборудования Eaton для этого типа объекта.

Плакат «Центр обработки данных»
ЦОД
Плакат «Коммерческий объект»
Гипермаркет
Плакат «Промышленный объект»
Завод
3
объекта в 3D
20
выносок на плакатах
10
позиций оборудования
300
dpi под печать А1

Задача

Создать визуальные образы, которые показывают типовое размещение оборудования Eaton на объектах разного типа: что и в каком помещении стоит, как это связано между собой.

Eaton — американская машиностроительная корпорация, основана в 1911 году: электротехническое и гидравлическое оборудование, компоненты для авиационной промышленности.

Что сделали

Построили 3D-модели трёх объектов и самого оборудования. Инженеры Eaton расставили по каждому объекту типовой набор — так, как это делается на реальном проекте. Мы сняли рендеры в единой изометрии и адаптировали подачу под печать: к каждому виду оборудования добавили кружок с моделью, линию-выноску в точку установки и описание.

Ниже печатный слой снят с плакатов и собран заново — уже живым.

Три объекта, снятые с плакатов

Подложка — чистый рендер: кружки, подписи и линии сняты с печатного файла алгоритмом. Всё, что вы видите поверх, нарисовано кодом в тех же координатах, что были в печати: линия приходит ровно в ту точку, куда указывала печатная выноска.

Разрез объекта «Центр обработки данных» без печатного слоя

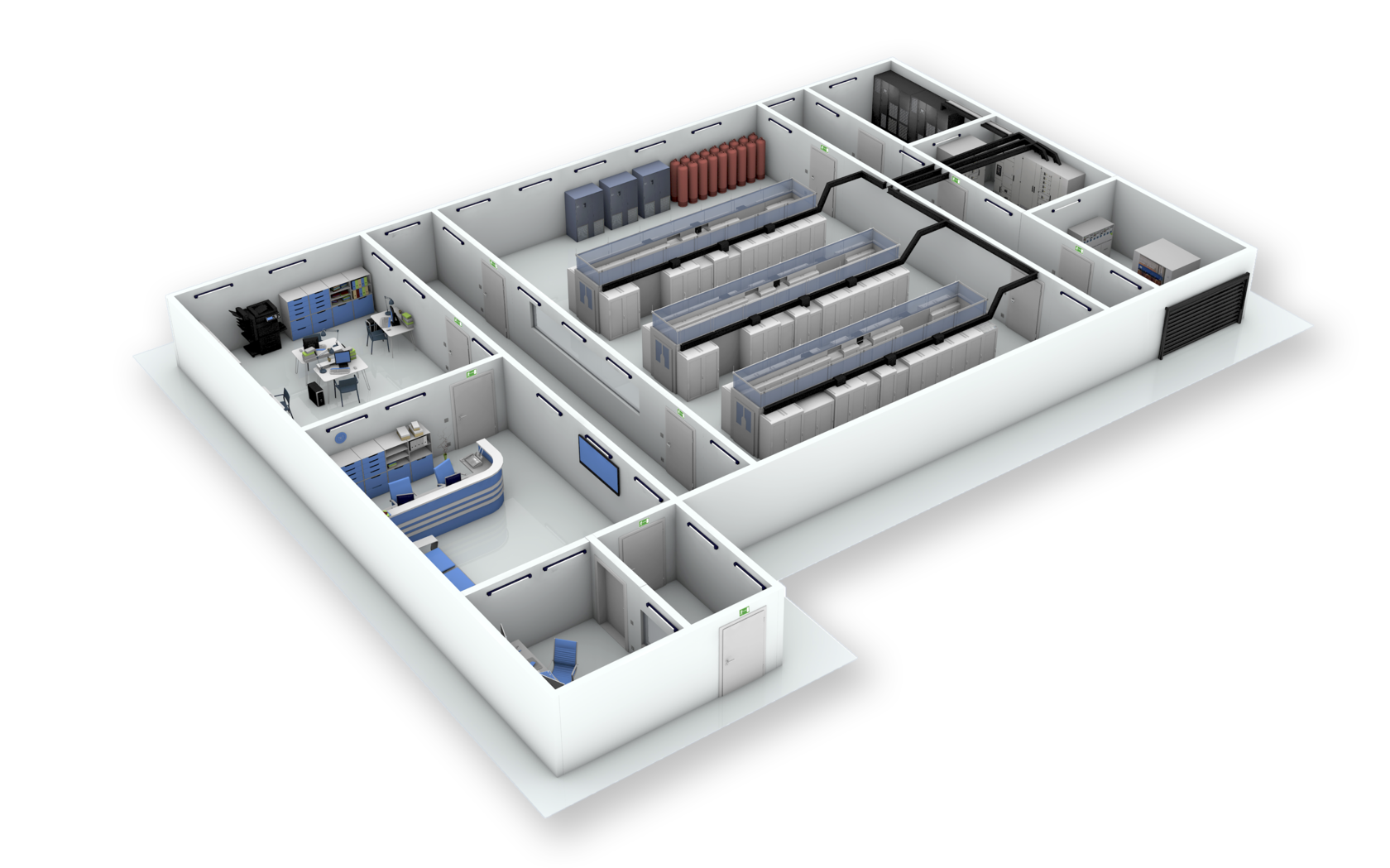

Центр обработки данных. Машинный зал с тремя рядами стоек в закрытых холодных коридорах, газовое пожаротушение, зал ИБП, электрощитовая, операторская и ресепшн.

1 Стойки и аксессуары Eaton

  • Широкий модельный ряд стоек 27U / 42U / 47U.
  • Модули распределения питания в стойках Eaton ePDU 10–32 А.
  • Опции и аксессуары для кабельной организации в стойках.
  • Резервирование вводов 16 и 30 А.

машинный зал

2 ИБП PowerXpert 9395P

Источник бесперебойного питания Eaton мощностью 250–1200 кВА

  • Высокий КПД до 96,3 % в режиме двойного преобразования.
  • Максимальная эффективность даже при минимальной нагрузке благодаря адаптивной системе управления модулями VMMS.
  • Технология HotSync для параллельного подключения до 8 ИБП, исключающая единую точку отказа.

зал ИБП

3 Система распределительных щитов xEnergy

  • Типовые протестированные устройства до 5000 А.
  • Возможность встроенной дуговой защиты — активная и пассивная.
  • Степень секционирования до 4B.
  • Выкатные секции, в том числе с интеллектуальным мониторингом.
  • Система температурного мониторинга компонентов.

электрощитовая

4 КРУ Xiria

  • Воздушная и литая межфазная изоляция.
  • Силовые и вакуумные выключатели.
  • Электронные самозапитывающиеся элементы защиты.
  • Класс устойчивости к внутренней дуге AFL.
  • Компактное решение.

ввод 10 кВ

5 Мониторинг

Рабочее место с системой мониторинга инженерной инфраструктуры

операторская

6 Аварийное освещение

  • Модуль с инновационной светодиодной технологией.
  • Модели с дистанцией видимости более 30 метров.
  • Кнопка для проверки работоспособности.

эвакуационный выход

7 Шинопровод Power Xpert XP2

  • Полная линейка моделей с алюминиевыми и медными проводниками.
  • Возможность вертикальной и горизонтальной прокладки шинопроводов.
  • При изменении конфигурации или направления прокладки шинопроводов их характеристики не ухудшаются.

над машинным залом

Разрез объекта «Коммерческий объект» без печатного слоя

Коммерческий объект. Торговый зал с холодильными витринами и стеллажами, кассовая линия, кафе, склад с паллетами и погрузчиком, зона приёмки и техпомещения.

1 Компоненты управления и защиты XSTART

  • DIL Контакторы: 10 млн коммутационных циклов, увеличенная включающая способность, малое энергопотребление.
  • PKZ Автоматические выключатели защиты двигателя: номинальная отключающая способность до 150 кА, чувствительность к выпадению фазы.
  • RMQ-Titan Компоненты управления и сигнализации: 5 млн механических циклов, степень защиты IP67/IP69K, технология LED.
  • PL6/PL7 Модульные автоматические выключатели: визуальная индикация состояния главных контактов, двойная защита от прогорания, возможность пломбировки.

техпомещение

2 Преобразователи частоты PowerXL

  • DG1: функция каскадного управления насосами, 2 встроенных PID-регулятора, встроенный 5 % дроссель звена постоянного тока.
  • DE1: ввод в эксплуатацию без параметрирования, максимально прост в использовании, самый компактный в классе.

вентиляция и холод

3 Аварийное освещение

  • Модуль с инновационной светодиодной технологией.
  • Модели с дистанцией видимости более 30 метров.
  • Кнопка для проверки работоспособности.

торговый зал

4 КРУ Xiria

  • Воздушная и литая межфазная изоляция.
  • Силовые и вакуумные выключатели.
  • Электронные самозапитывающиеся элементы защиты.
  • Класс устойчивости к внутренней дуге AFL.
  • Компактное решение.

ввод 10 кВ

5 Шинопровод Power Xpert XP2

  • Полная линейка моделей с алюминиевыми и медными проводниками.
  • Возможность вертикальной и горизонтальной прокладки шинопроводов.
  • При изменении конфигурации или направления прокладки шинопроводов их характеристики не ухудшаются.

кассовая линия

6 Система распределительных щитов xEnergy

  • Типовые протестированные устройства до 5000 А.
  • Возможность встроенной дуговой защиты — активная и пассивная.
  • Степень секционирования до 4B.
  • Выкатные секции, в том числе с интеллектуальным мониторингом.

электрощитовая

7 Световые колонны

  • Визуальная и акустическая индикация состояния машин и установок.
  • Различные комбинации.
  • Простой монтаж.

кассовая линия

8 ИБП PowerXpert 9395P

Источник бесперебойного питания Eaton мощностью 250–1200 кВА

  • Высокий КПД до 96,3 % в режиме двойного преобразования.
  • Максимальная эффективность даже при минимальной нагрузке благодаря адаптивной системе управления модулями VMMS.
  • Технология HotSync для параллельного подключения до 8 ИБП, исключающая единую точку отказа.

серверная

Разрез объекта «Промышленный объект» без печатного слоя

Промышленный объект. Цех с прессами и конвейерной линией, сборочные столы, склады сырья и готовой продукции, погрузчики, электрощитовая и трансформаторная.

1 Компоненты управления и защиты XSTART

  • DIL Контакторы: 10 млн коммутационных циклов, увеличенная включающая способность, малое энергопотребление.
  • PKZ Автоматические выключатели защиты двигателя: номинальная отключающая способность до 150 кА, чувствительность к выпадению фазы.
  • RMQ-Titan Компоненты управления и сигнализации: 5 млн механических циклов, степень защиты IP67/IP69K, технология LED.
  • PL6/PL7 Модульные автоматические выключатели: визуальная индикация состояния главных контактов, двойная защита от прогорания, возможность пломбировки.
  • Большой выбор изолированных корпусов для повышенной степени защиты до IP65.

цех

2 Система распределительных щитов xEnergy

  • Типовые протестированные устройства до 5000 А.
  • Возможность встроенной дуговой защиты — активная и пассивная.
  • Степень секционирования до 4B.
  • Выкатные секции, в том числе с интеллектуальным мониторингом.

электрощитовая

3 ИБП PowerXpert 9395P

Источник бесперебойного питания Eaton мощностью 250–1200 кВА

  • Высокий КПД до 96,3 % в режиме двойного преобразования.
  • Максимальная эффективность даже при минимальной нагрузке благодаря адаптивной системе управления модулями VMMS.
  • Технология HotSync для параллельного подключения до 8 ИБП, исключающая единую точку отказа.

серверная

4 КРУ Xiria E

  • Воздушная и литая межфазная изоляция.
  • Силовые и вакуумные выключатели.
  • Электронные самозапитывающиеся элементы защиты.
  • Класс устойчивости к внутренней дуге AFL.
  • Компактное решение.

трансформаторная

5 Аварийное освещение

  • Модуль с инновационной светодиодной технологией.
  • Модели с дистанцией видимости более 30 метров.
  • Кнопка для проверки работоспособности.

склад сырья

Одна библиотека — три расстановки

Модели оборудования сделаны один раз и переезжают из сцены в сцену. Меняется не библиотека, а набор: четыре позиции нужны любому зданию, шесть выбираются под тип объекта. Кружки в таблице — те самые, что стояли на плакатах.

Позиция EatonЦОД7Гипермаркет8Завод5
ИБП PowerXpert 9395P3/3зал ИБПсервернаясерверная
Система распределительных щитов xEnergy3/3электрощитоваяэлектрощитоваяэлектрощитовая
КРУ Xiria3/3ввод 10 кВввод 10 кВтрансформаторная
Аварийное освещение3/3эвакуационный выходторговый залсклад сырья
Шинопровод Power Xpert XP22/3над машинным заломкассовая линия—
Компоненты управления и защиты XSTART2/3—техпомещениецех
Стойки и аксессуары Eaton1/3машинный зал——
Мониторинг1/3операторская——
Преобразователи частоты PowerXL1/3—вентиляция и холод—
Световые колонны1/3—кассовая линия—

ИБП, щиты xEnergy, КРУ Xiria и аварийное освещение стоят на всех трёх объектах. Стойки и мониторинг — только в ЦОД, преобразователи частоты и световые колонны — только в гипермаркете.

Печатный масштаб

Плакаты собирались не для экрана: 9449 × 7087 пикселей при 300 dpi — это лист 800 × 600 мм, к которому подходят вплотную. Поэтому в сцене прорисованы мелочи, которых на экране не видно: маркировка на щитах, ручки шкафов, ценники на витринах.

Плакат «Центр обработки данных» как он ушёл в печать
Центр обработки данных7 выносок
Плакат «Коммерческий объект» как он ушёл в печать
Коммерческий объект8 выносок
Плакат «Промышленный объект» как он ушёл в печать
Промышленный объект5 выносок
ЦОД: ряды стоек в закрытом холодном коридоре
Гипермаркет: витрины, стеллажи и кассовая линия
Завод: прессы, конвейер и сборочные столы
Кружок ИБП PowerXpert 9395P в размере печати

Фрагменты вырезаны из печатных файлов. «Как на листе» — тот же размер, в котором кусок напечатан на плакате; «пиксель в пиксель» — как он лежит в файле, в три с лишним раза крупнее. Сантиметры линейки экранные, у вашего монитора масштаб может немного отличаться.

Как это собиралось

  1. 1

    Библиотека

    Модели оборудования Eaton: ИБП, щиты, КРУ, шинопровод, пускатели, светильники. Сделаны один раз и переиспользуются.

  2. 2

    Сцена

    Три здания в разрезе — планировка, помещения, начинка: стойки, витрины, конвейер, погрузчики, столы, стеллажи.

  3. 3

    Расстановка

    Инженеры Eaton расставили по каждому объекту типовой набор для этого типа здания — как на реальном проекте.

  4. 4

    Подача

    Рендер в единой изометрии, кружок с оборудованием, линия в точку установки и описание. Свёрстано под лист А1, 300 dpi.

Результат

Три плаката, на которых заказчик показывает не каталог, а объект целиком: приходит к инженеру или закупщику с листом, где его тип здания уже собран и подписан. Одна библиотека 3D-моделей закрыла ЦОД, торговый комплекс и производство — и осталась у клиента как основа для следующих материалов.
