Собирается и разбирается
Тоннель ехал на площадку и уезжал с неё вместе с остальной застройкой. Значит никакой сварки и монолита: только каркас на профиле и панели, которые снимаются.
Компания AnVIT занимается антивирусными решениями и пришла с задачей на два изделия сразу: тоннель, который обеззараживает верхнюю одежду участников мероприятия на входе, и защитный лицевой экран для персонала. Мы разрабатывали и то, и другое.

Задача звучала просто: обеззараживать одежду входящих. Но тоннель едет на площадку вместе с застройкой, работает в очереди и заправляется дезинфицирующим средством, и каждое из этих трёх обстоятельств задало конструкцию жёстче, чем сама дезинфекция.
Тоннель ехал на площадку и уезжал с неё вместе с остальной застройкой. Значит никакой сварки и монолита: только каркас на профиле и панели, которые снимаются.
На входе мероприятия очередь, и прибор, который держит человека дольше двадцати секунд, превращается в пробку у рамки.
Дезинфицирующее средство расходуется на каждом проходе, и накопительный контейнер надо было заправлять между потоками, а не между гостями.
Тоннель показан в сечении: человек идёт на нас сквозь П-образные рамки с форсунками. Справа лежит оболочка его одежды, развёрнутая в прямоугольник: по горизонтали полный оборот от груди к спине и обратно, по вертикали рост. Она заливается по мере прохода, и на ней сразу видно, зачем у рамки перемычка и почему коллекторов больше одного.
Это модель, а не протокол испытаний. Считается геометрия: дальность факела по давлению, угол раскрытия 38°, самозатенение фигуры. Производительность форсунки взята типовой, 0,6 мл/с при 4 барах: паспорта изделия у нас нет.

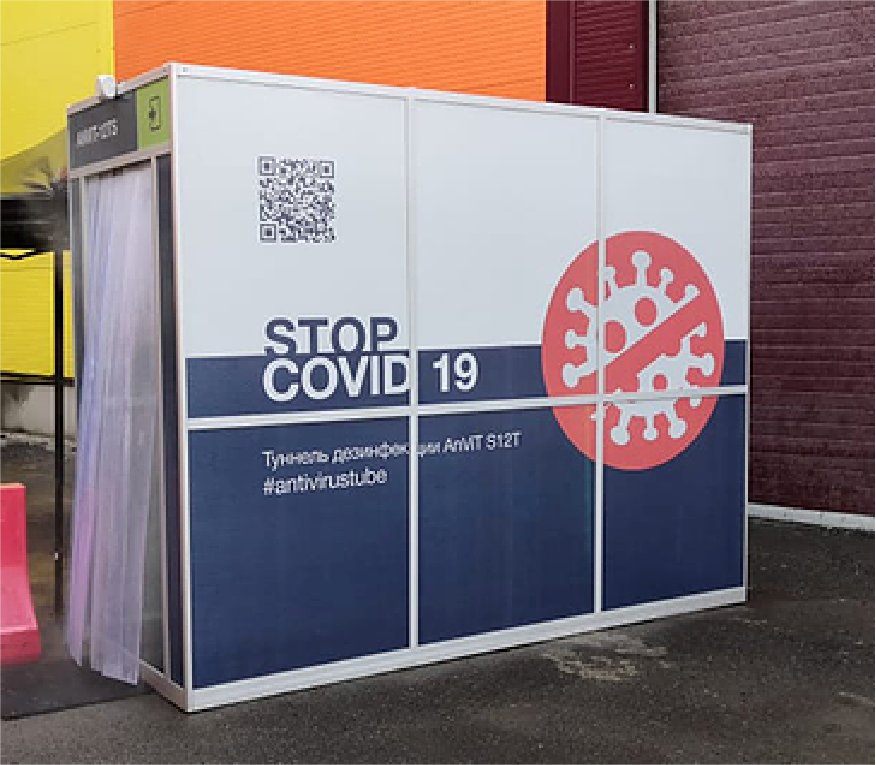

Чертежей по кейсу не сохранилось, поэтому каркас снят с фотографии: светлые алюминиевые стойки читаются по яркости, их четыре на длинной стороне, между ними один ригель. Значит 3 пролёта и 6 печатных панелей на сторону. Всё, что видно на кадре, помечено одним ярлыком, всё, что известно только из описания изделия, другим.
Четыре стойки на длинной стороне и один ригель посередине: три пролёта по горизонтали, два ряда по высоте.
Верхний ряд белый с печатью, нижний тёмно-синий. Печать и есть оформление: знак, маркировка изделия, QR-код.
Ламели держат аэрозоль внутри и пропускают человека без двери.
Тёмный короб с маркой изделия и зелёная панель с пиктограммой над самым входом.
Небольшой корпус сверху над проёмом. Он включает распыление, кнопки на тоннеле нет.
Две стойки и перемычка. Подают средство на всю внешнюю поверхность одежды, включая плечи и голову.
Держит запас средства, чтобы тоннель работал потоком, а не по одному человеку.
Экран должен был оставаться лёгким, не царапаться и держать форму на голове целую смену. Толщину выбирали не на глаз. Жёсткость листа на изгиб растёт как куб толщины, но и вес растёт вместе с ней, поэтому провисание под собственным весом падает как квадрат: лист 4 мм держится в 64 раза лучше плёнки 0,5 мм.
Считается консольная пластина под собственным весом: жёсткость на изгиб идёт как t³, погонная нагрузка как t, значит прогиб как 1/t². Абсолютные миллиметры зависят от вылета и способа крепления, поэтому важно здесь отношение, а не число.

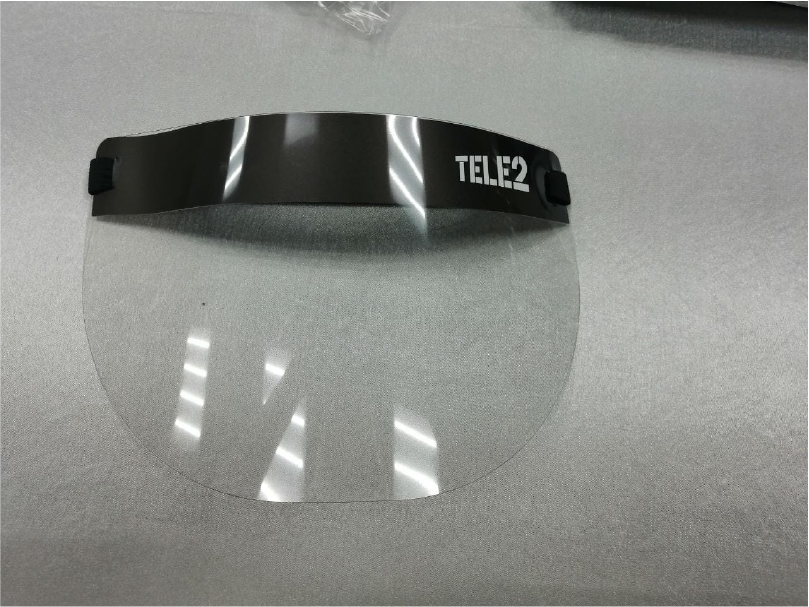

Экран печатали под заказчика: полноцветная печать ложилась на накладку оголовья, а само поле обзора оставалось чистым. Ниже настоящая накладка с кадра, с которой алгоритмом снята печать. Наберите слово и посмотрите, как встаёт чужое имя.

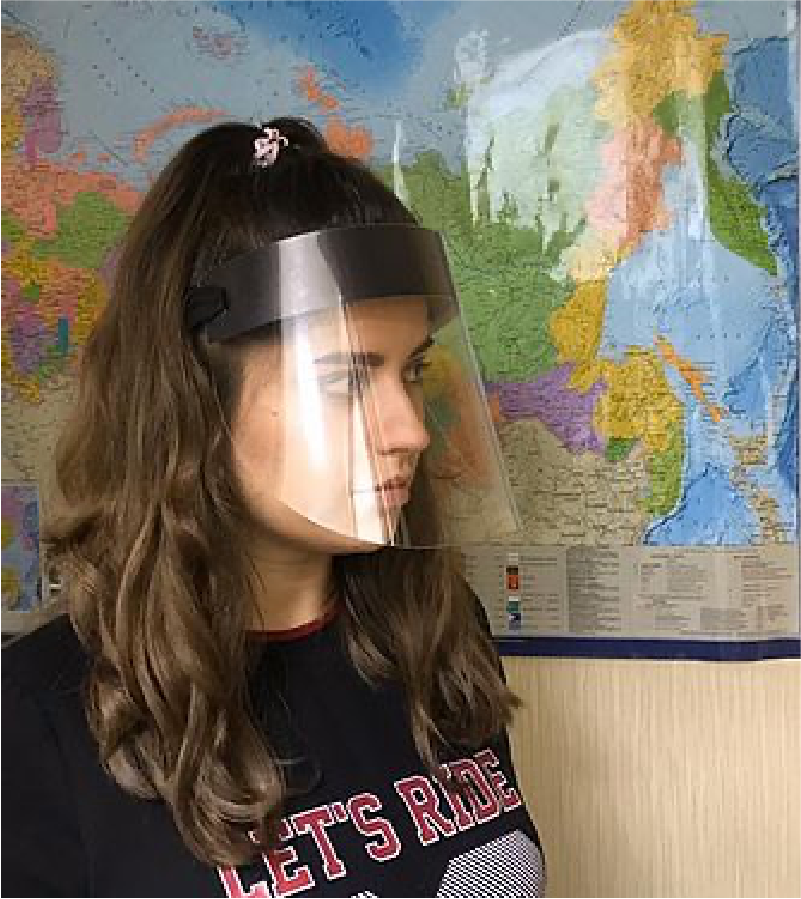

Тоннель встал на входе площадки и работал потоком: человек входит, датчик включает распыление, мелкодисперсный аэрозоль обрабатывает верхнюю одежду и открытые кожные покровы, через три-пять секунд человек выходит с другой стороны. Экраны сделали для персонала, который весь день стоит на входе и в зале.
