3D-визуализация маршрута ралли

Организатору нужно было объявить будущую гонку так, чтобы дистанция читалась с первого взгляда. Мы собрали весь маршрут рельефом по координатам легенды трассы и отдали его в презентацию вместе с песочным столом и технической поддержкой площадки.

5 947,93километров марафона
10этапов в двух странах
3 164,23км спецучастков
8:41хронометраж ролика

Задача

Показать маршрут предстоящего ралли-марафона с настоящим ландшафтом, а не условной линией на карте. И отработать презентацию технически: экран, источники, живая графика.

Решение

Рельеф каждого этапа построен по координатам легенды трассы, которые мы вносили в Google Earth. Поверх рельефа легли нитка трассы, точки старта и финиша и карточка этапа с километражом и составом покрытия.

Результат

Ролик на 8:41 отработал в презентации гонки: по нему шёл рассказ о дистанции. Параллельно на площадке работал песочный стол, картинка с него подавалась в общую презентацию верхним слоем через альфа-канал.

Дистанция

Марафон одной лентой

5 947,93 км за десять дней гонки. Ширина каждого блока равна длине этапа, штриховка это лиазоны, сплошная заливка это спецучасток. Нажмите на этап, чтобы плеер перемотал ролик в его сцену.

лиазон, дорога общего пользованияспецучасток, цвет снят с плиты рельефа этого этапа в роликеширина блока равна длине этапа
3D Silk Way · 8:41этап 01

Ролик отдан так, как он существует: это единственная сохранившаяся копия, 640×224. Числа на карточках этапов мы сняли с него покадровой медианой и сверили с фотографией контрольного монитора на площадке.

Все десять карточек

Что было зашито в ролик

На экране карточка этапа живёт несколько секунд. Здесь она целиком, все десять. Километры в таблице сходятся: у каждого этапа сумма лиазонов и спецучастка равна его же итогу.

ЭтапМаршрутЛиазон 1СУЛиазон 2ИтогоСервисПокрытие СУ
01 16.07Сиань → Чжунвэй571,28101,6129,37702,26647грунт 15%, гравий 80%, камни 5%
02 17.07Чжунвэй → Алашань-Юци136,69238,09162,02536,80554грунт 45%, песок 35%, песчаные дороги 20%
03 18.07Алашань-Юци → Цзяюйгуань77,89337,95181,89597,73370грунт 30%, песок 60%, песчаные дороги 10%
04 19.07Цзяюйгуань → Хами218,66451,5283,74753,92614грунт 30%, гравий с песком 70%
05 20.07Хами → Урумчи54,77405,40297,37757,54595дюны 10%, гравий 70%, песчаные дороги 20%
06 23.07Астрахань → Астрахань25,6731126,11362,780грунт 70%, песчаные дороги 30%
07 24.07Астрахань → Астрахань25,83366,0328,33420,190грунт 60%, песчаные дороги 40%
08 25.07Астрахань → Волгоград28,82443,7880,11552,71460грунт 80%, песчаные дороги 20%
09 26.07Волгоград → Липецк76,13317,15373,50766,78650грунт 90%, песчаные дороги 10%
10 27.07Липецк → Москва18,79191,70286,73497,22477грунт 100%
Всего за десять этапов2 783,70 лиазонов3 164,23 СУ5 947,934 367

В легенде трассы это называется LIAISON (перегон по дорогам общего пользования), SS, special stage (спецучасток на время) и SERVICE ROUTE (маршрут технички). Покрытие подписано словами TERRA, GRAVEL, SAND, SANDY ROADS, DUNES и STONES.

Покрытие

Что под колёсами

У каждого этапа в карточке записан состав покрытия спецучастка. Если свести все десять, получится 3 164,23 км на время, разложенные по семи типам грунта. Полоса ниже нарисована в реальных долях, фактура у каждого типа своя.

В Китае под колёсами песок, гравий и дюны, грунта всего 23%. В России наоборот: 78% грунта и ни одного километра песка, а последний этап до Москвы грунтовый целиком.

Финал ролика

Две плиты и общий метраж

Ролик заканчивается сводкой: китайская и российская части встают рядом двумя плитами, между ними самолёт перегона. Так дистанция читается целиком, одним кадром.

Та же сводка крупнее: лиазоны, спецучастки и сервисные маршруты по обеим странам
Сводка на LED-экране зала.
3 348,25км в Китае, пять этапов
2 599,68км в России, пять этапов
2 783,70км лиазонов
3 164,23км спецучастков
4 367км маршрутов технички
7типов покрытия на спецучастках
5 947,93км всего, от Сианя до Москвы

Техническая поддержка

Песочный стол и верхний слой

Кроме ролика на площадке работал стол для рисования песком: лайтбокс снизу, песок сверху, камера на журавле над столом. Сигнал с камеры уходил в презентацию верхним слоем через альфа-канал: светящийся лайтбокс становился прозрачным, песок оставался.

стол: рисуйте песком по лайтбоксу
эфир: тот же песок поверх маршрута

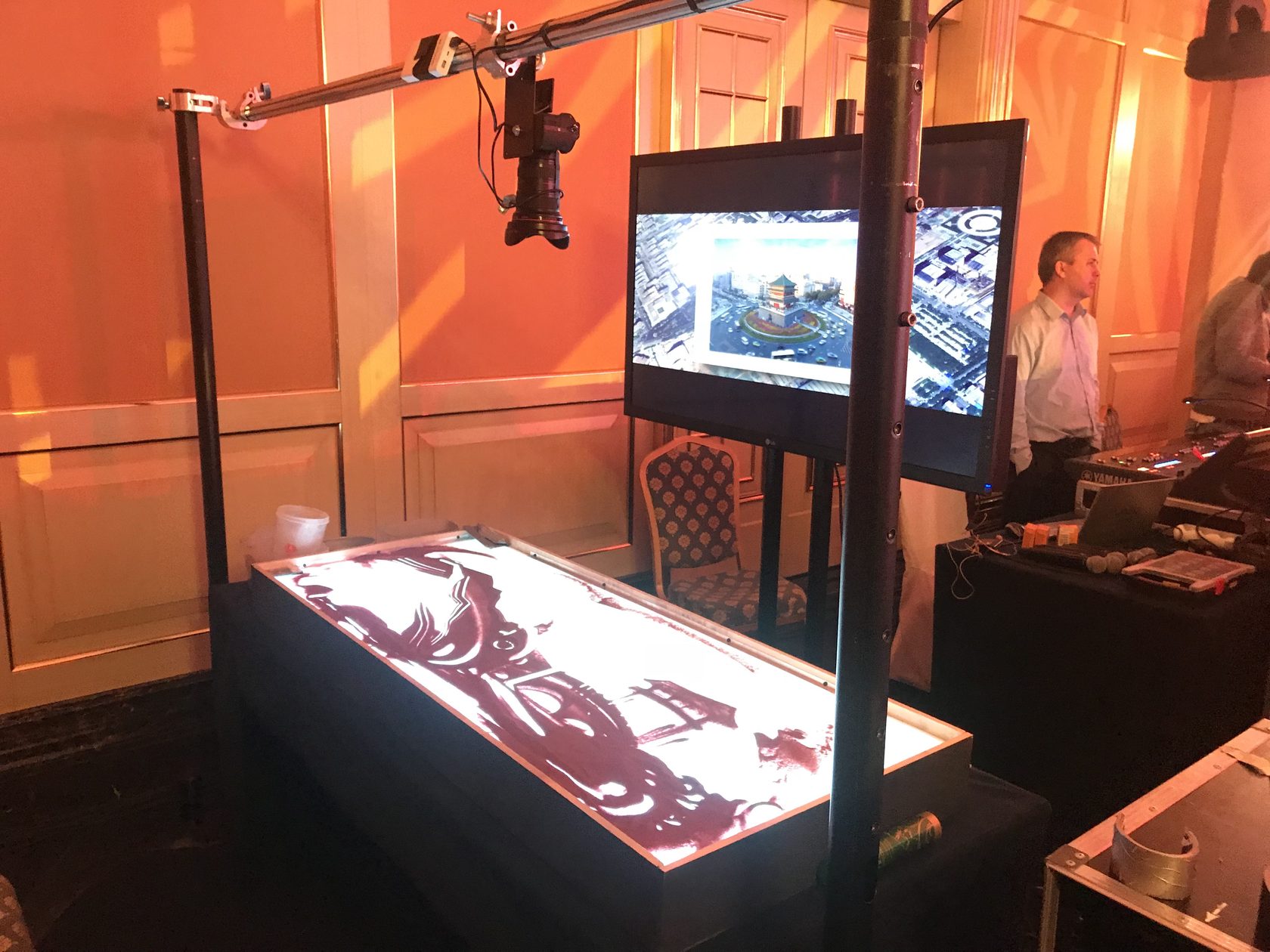

Стол для рисования песком: лайтбокс, камера на журавле над столом и монитор с картинкой, которая уходит в общую презентацию
Лайтбокс, песок и камера на журавле над столом.

Как это работало

Яркость кадра с камеры и есть маска прозрачности: там, где лайтбокс светит в объектив, слой прозрачен, там, где лежит песок, он плотный. Микшеру остаётся положить эту картинку поверх слайда, и рисунок появляется прямо на маршруте, без рамки и подложки.

Слева тот же принцип вживую. Холст хранит высоту песка в каждой точке: курсор сыплет его или разгребает к краям штриха, как ведёт себя настоящий песок под пальцем. Нижний холст берёт из этой же высоты альфу и кладёт песок поверх кадра рельефа, ничего больше не делая. Кнопка «Альфа» показывает, что ушло бы в эфир без ключа: вместе с рисунком лёг бы весь стол.

Художник за столом во время презентации.

Площадка

Что стояло в зале

Мы не только отдали файл: на презентации работала наша техническая группа, от подачи графики на экран до живого песочного стола. Нажмите на кадр, чтобы открыть его крупно.

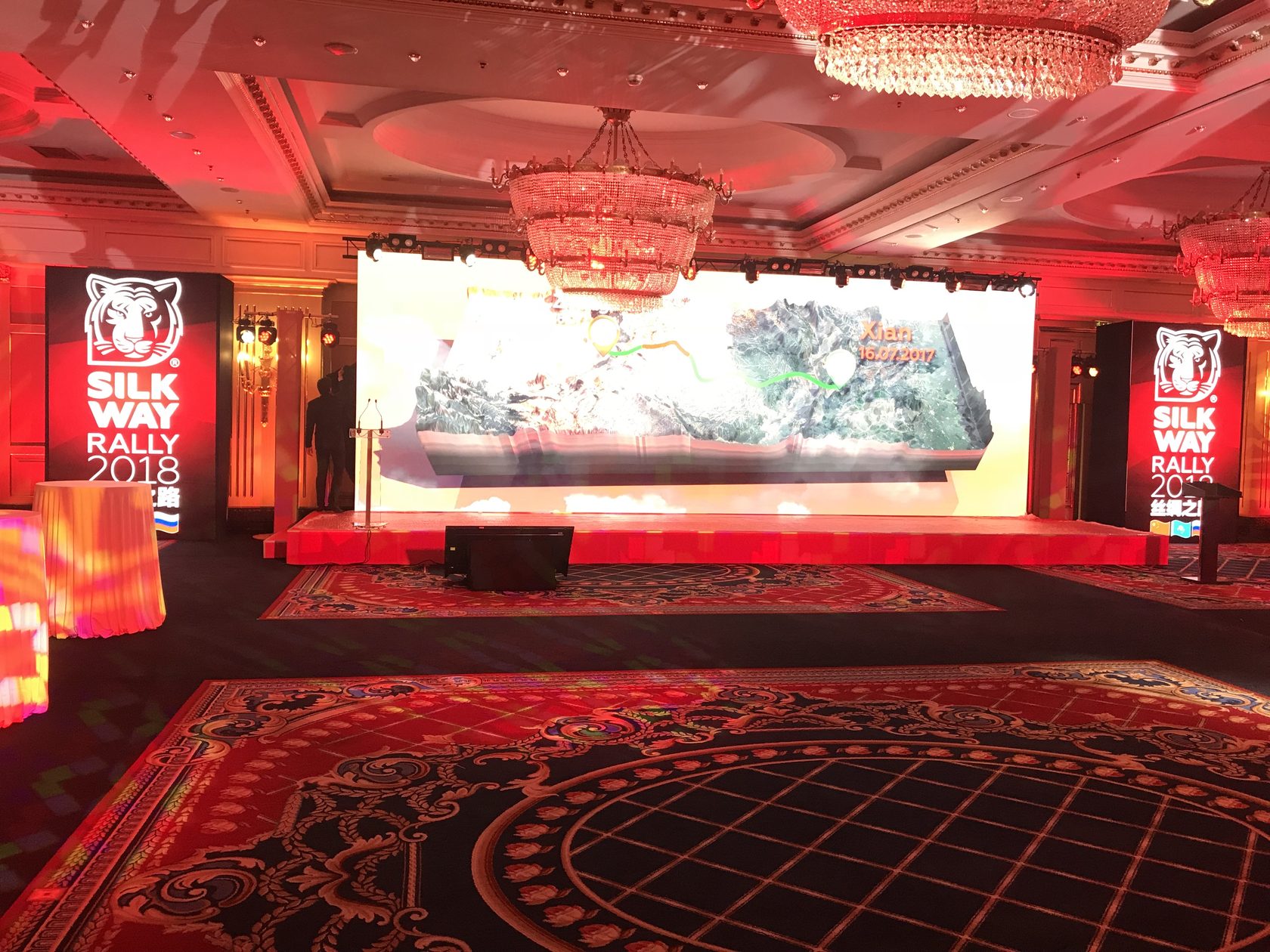

LED-экран во всю сцену

Экран собран во всю ширину сцены, подиум ведущего сбоку. Плита рельефа шла на него целиком, чтобы маршрут читался и с задних столов.

Рельеф на экране

Так этап выглядел в зале: плита с ниткой трассы, точками старта и финиша и карточкой километража в углу.

Зал к приёму

Презентация шла на фуршете, у коктейльных столов. Отсюда требование к графике: крупно, контрастно, читаемо издалека.

Контрольный монитор и микшер

Режиссёрская точка сбоку от сцены: превью источников, перегон на большой экран, синхрон с ведущим.

Техзона у песочного стола

Рабочие места операторов вплотную к лайтбоксу: сигнал с камеры над столом шёл в микшер здесь же.
