3D Mapping · Ставрополь · 13 декабря 2019

Восемь минут, за которые здание Правительства перестало быть зданием

Открытие новогодних мероприятий на площади Ленина. 27 проекторов в башнях за 97 метров от фасада, четыре лазера, зенитные прожекторы и дополненная реальность на площади, куда пришли больше 25 тысяч человек.

Клиент
Администрация города Ставрополя
Дата
13 декабря 2019
Площадка
Площадь Ленина
Проекторов
27 в стеках
Зрителей
более 25 000
Задача

Собрать площадь и удержать её

Шоу открывало новогоднюю программу города: следом шли ещё полторы сотни мероприятий.

Администрация города Ставрополя заказала 3D mapping шоу на открытие новогодних мероприятий. Площадкой стала площадь Ленина, экраном: здание Правительства Ставропольского края, поводом: зажжение главной ёлки края высотой 25 метров.

Главный вопрос был не в картинке, а в людях. На площадь ожидали больше 25 тысяч человек. Им нужно было где-то стоять, что-то видеть с любой точки и чем-то заняться в час ожидания до старта.

Из этого выросли три решения, которые определили проект: технику убрать с площади в башни, картинку строить на перекрытии проекторных стеков, а ожидание занять приложением дополненной реальности.

13 декабря, вечер

За час до старта площадь исчезла

На Ставрополь опустился густой туман. Он плотно лёг на площадь и скрыл от глаз декорации и здания. Со стороны это выглядело как сорванное мероприятие: проекция на фасад, которого не видно, невозможна.

Ковровый орнамент на фасаде и туман над площадью Ленина в Ставрополе

Туман на уровне площади Прокрутите страницу: туман поведёт себя так же, как в тот вечер.

Шоу не отменили. Площадь заполнили зрители, и тёплый воздух над толпой поднял низкий туман до высоты здания. Внизу осталась прозрачная среда, достаточная для качественной проекции, а поднявшийся слой сработал на нас: в тумане лучи проекторов и лазеров получили объём, которого не бывает в чистом воздухе.

Логика вечера описана в отчёте по проекту. Анимация тумана на этой странице: иллюстрация, а не запись метеоданных.

Решение · свет

Пульт: 27 проекторов на один фасад

27 проекторов Epson EB-L1755U собрали в стеки и развели по башням в 97 метрах от здания. Суммарный поток: 410 000 люмен, на поверхности фасада это дало 150 люкс на квадратный метр. Каждый стек светит в свою зону, зоны перекрываются по краям: так собирается одна непрерывная картинка и так же страхуется отказ отдельного прибора.

LIVE Аркада в работе 27/27 поток 410 000 лм на фасаде 150 лк/м²
Сцена шоу: аркадаСцена шоу: ковёрСцена шоу: олениСцена шоу: слоныСцена шоу: золотой залСцена шоу: лазер Стек 1: 3 проектораСтек 2: 3 проектораСтек 3: 3 проектораСтек 4: 3 проектораСтек 5: 3 проектораСтек 6: 3 проектораСтек 7: 3 проектораСтек 8: 3 проектораСтек 9: 3 проектора
ФАСАД · 9 ЗОН

Аркада. Первым делом шоу ломает привычные очертания здания: фасад разбирается и собирается заново античной аркадой.

Нажмите на зону прямо на фасаде или на номер стека внизу: зона погаснет, а соседние стеки удержат только стык. Разбивка на девять зон: наша реконструкция по съёмке. В кейсе зафиксированы 27 проекторов, стековая установка, башни и дистанция 97 метров. Кадры сняты неподвижной верхней камерой, поэтому геометрия фасада во всех сценах одна и та же.

Решение · оптика

Почему башни, а не приборы на площади

Проекторы весят 24 килограмма и допускают проецирование под любым углом, а среднефокусные объективы ELPLM10 позволили увести луч выше голов и декораций. Приборы подняли в специальные башни и отнесли на 97 метров: площадь осталась под зрителей, а на фасаде нет теней от ёлок, конструкций и самих зрителей.

ограждение 97 метров от башни до фасада Башня: стек из трёх приборов Приборы на уровне площади Фасад, около 20 метров зрители, рост 1,7 м в том же масштабе тени на фасаде схема в масштабе 1 метр = 8 пикселей

Как сделали. Луч идёт из башни поверх голов и упирается в фасад целиком: зрители стоят прямо под ним и ничего не перекрывают.

Башня с проекторами на площади Ленина
БашняСтек приборов поднят над площадью, лучи идут поверх зрителей и декораций.
Монтаж проекционного оборудования на ферме
МонтажСборка и наводка шли днём, при свете: ночью выравнивать 27 зон уже поздно.
Лазерная графика в программе на планшете
Лазерная графикаРисунок лазеров готовится и правится на площадке, прямо перед стартом.
Комплект

Чем светили, чем били и чем звучали

Проекция была только частью вечера. Вместе с ней работали лазеры, зенитные прожекторы и фальконы, а всю программу вёл звуковой комплект на сто киловатт.

410 000люменСуммарный световой поток 27 проекторов Epson EB-L1755U.
150люкс/м²Освещённость, которую эта связка дала на поверхности фасада.
≈2 700м²Столько площади закрывает такой поток при такой освещённости: расчёт 410 000 / 150.
97метровДистанция от башен с проекторами до здания Правительства.
4лазераМощные лазеры работали и по фасаду, и по небу над площадью.
4километраНа такую высоту били зенитные прожекторы: их лучи видно с окраин.
100кВт звукаЗвуковой комплект площади, рассчитанный на 25 тысяч человек.
25метровВысота главной ёлки края: в тот год она вошла в топ-25 России по версии ТурСтата.
Проекционный блок на площади
ПроекторEpson EB-L1755U: 24 кг, лазерный источник света, среднефокусный объектив ELPLM10.
Микшерный пульт на площадке
ПультСвет, видео и звук сводятся в одной точке: шоу идёт по таймкоду без права на дубль.
Флаги России и Ставропольского края над площадью
Площадь ЛенинаГлавная площадь края: здание Правительства, ёлка 25 метров и место для 25 тысяч человек.
Содержание

Слоны на крыше парламента

Восьмиминутное шоу ломало привычные очертания здания и закручивало в нём образы края. В финале на крыше здания Правительства появились слоны, затрубили и дали сигнал к яркой развязке.

Слон для Ставрополья не случайный зверь. Край называют родиной слонов: здесь нашли больше сотни остатков древних хоботных, а в краевом музее стоят два скелета южного слона Archidiskodon meridionalis, которые жили около двух миллионов лет назад. Один из них, найденный в 1960 году под Георгиевском, сохранился на 80 процентов.

Поэтому образ читался без пояснений: жители узнали своего слона на своём здании.

Факты о южных слонах: по материалам Ставропольского краеведческого музея и публикациям о его коллекции.

Слоны на фасаде здания Правительства Ставропольского края
Финал шоуСлоны идут по фасаду длиной в целый квартал.
Решение · ожидание

StavAR: чем занять площадь до старта

Люди приходят на площадь заранее и стоят в темноте и на морозе. Час ожидания способен испортить впечатление от любого шоу, поэтому под вечер сделали бесплатное приложение дополненной реальности. Любой желающий скачивал его, искал по площади сказочных персонажей и снимал с ними селфи. Приложению нужны были только интернет и калибровка компаса.

Площадь Ленина, зрители с телефонами
STAVAR · ПЛОЩАДЬ ЛЕНИНА

Дед Мороз Главный персонаж вечера, к нему выстраивалась очередь за селфи.

Персонажи стояли по разным точкам площади, поэтому ожидание превращалось в маршрут: чтобы собрать всех, нужно было пройти площадь насквозь. Это же развело толпу равномернее по площадке.

Персонажи и механика приложения: по публикациям о вечере. Снимок в рамке телефона: реальный кадр площади, метка условная.

Финал
8:00Столько длилось 3D mapping шоу. После него площадь не разошлась: фасад превратился в экран под управлением виджея, и началась дискотека.

Вся световая энергия проекции собралась в четырёх точках здания, и мощные лучи ушли из Правительства в огромную мультимедийную ёлку. Это был переход, а не финал: свет ушёл с фасада и вернулся на площадь, к зрителям.

Дальше работали все приборы площадки сразу. Лазеры задавали пульсацию над головами, зенитные прожекторы рисовали в небе фигуры длиной в несколько километров, а здание Правительства держало ритм как самый большой в городе экран.

Туман, который утром считали угрозой срыва, к этому моменту стал материалом: в нём было видно каждый луч.

Здание Правительства, четыре точки сбора света Ёлка, 25 м
Зелёный лазерный луч уходит в вершину ёлки
Луч в ёлкуТот самый переход от фасада к площади.
Лазерная графика по фасаду и зрители на площади
Лазеры по фасадуГрафика лазеров ложилась поверх проекции, не споря с ней по яркости.
Дискотека на площади Ленина под лучами лазеров
ДискотекаПлощадь осталась стоять и после шоу: это и есть результат вечера.
Съёмка вечера

Как это выглядело с площади

Ангелы и крест на фасаде здания Правительства Ставропольского края
Ковровый орнамент во всю длину фасада, вид сверху
Слоны на фасаде здания Правительства, вид сверху
Ёлки на площади Ленина и зелёные лучи лазеров
Лазерная графика по фасаду и толпа на площади

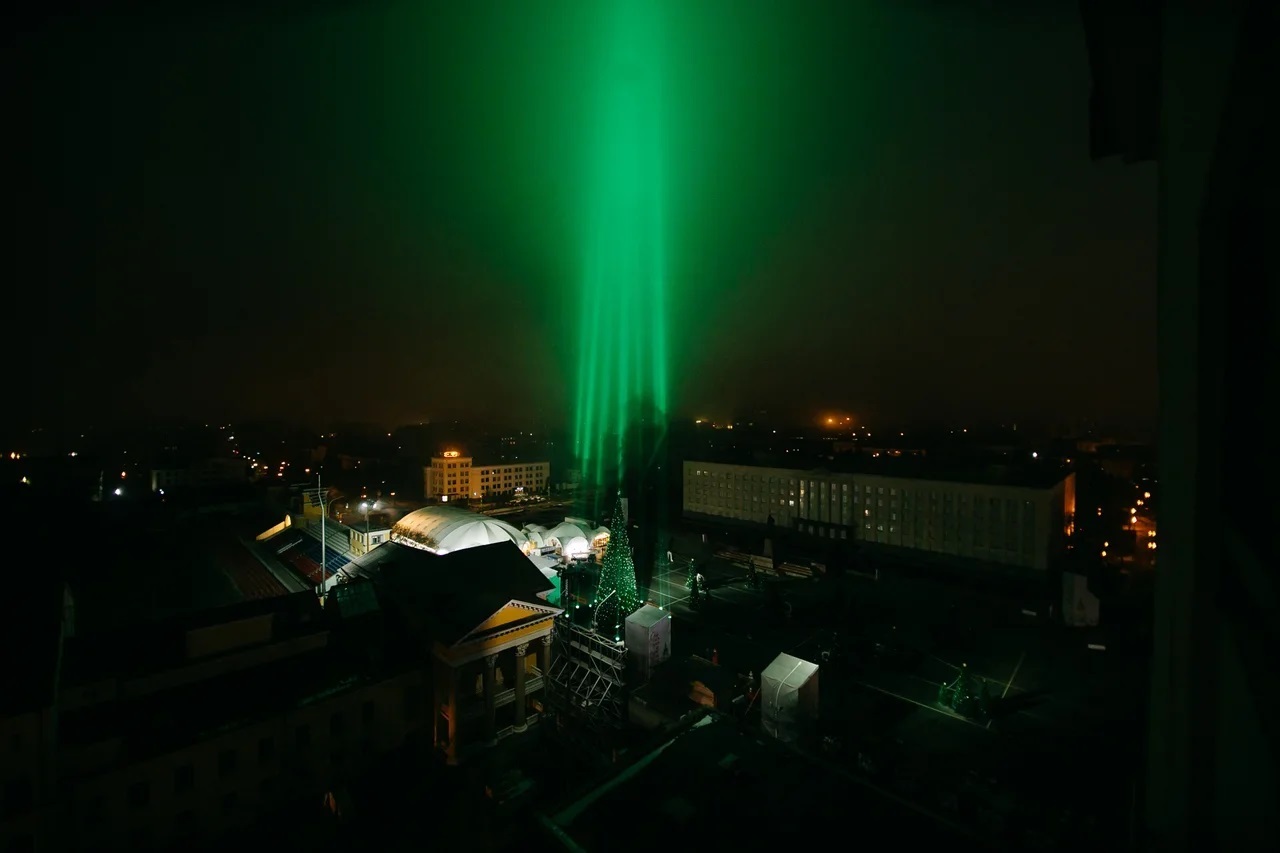

Лучи лазеров уходят в небо над площадью Ленина
